● حجم طاولة العمل: 500 × 500 مم
● مدى حركة المحور X: 800 مم
● مدى حركة المحور Y: 800 مم
● مدى حركة المحور Z: 800 مم
● أقصى حمولة لطاولة العمل: 800 كجم
● أقصى سرعة دوران للمغزل: 8000 دورة في الدقيقة
● مخروط المغزل: BT40

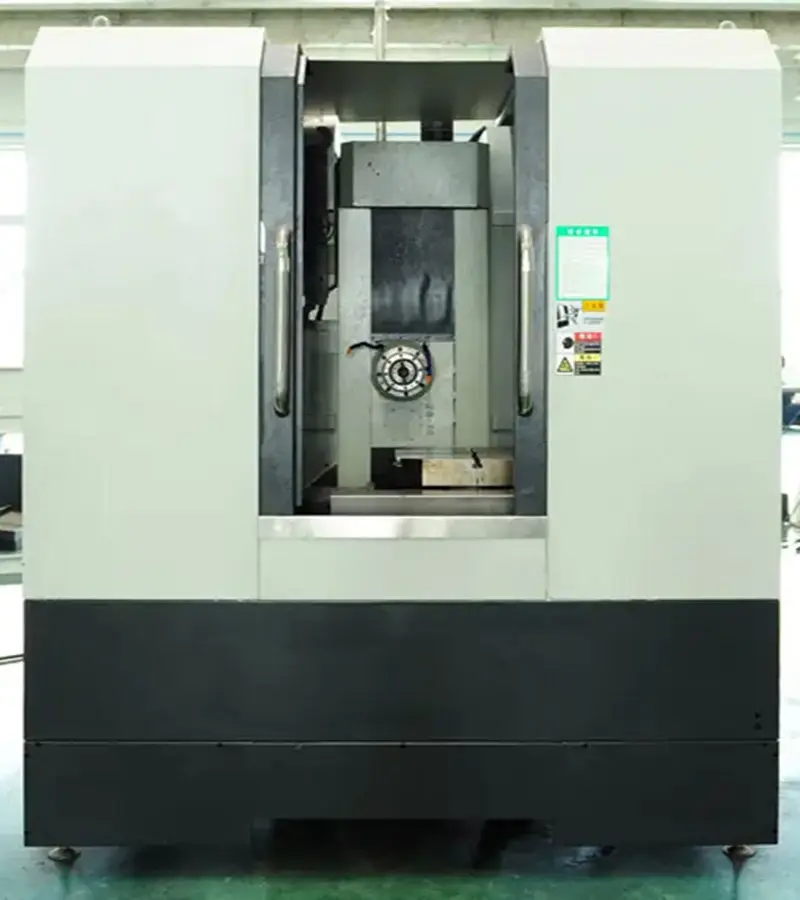

تتميز ماكينات الطحن الأفقية CNC عالية الدقة HMC500 و HMC630 و HMC800 و HMC1000 ذات 3 محاور و 4 محاور بقوة قطع عالية، وموثوقية عالية، ودرجة عالية من الأتمتة (تغيير الأدوات تلقائيًا، وإزالة الرقائق تلقائيًا، وتبريد الأدوات تلقائيًا)، وتشغيل بسيط ومريح وممتع، وشكل عام جميل وأنيق، وما إلى ذلك.

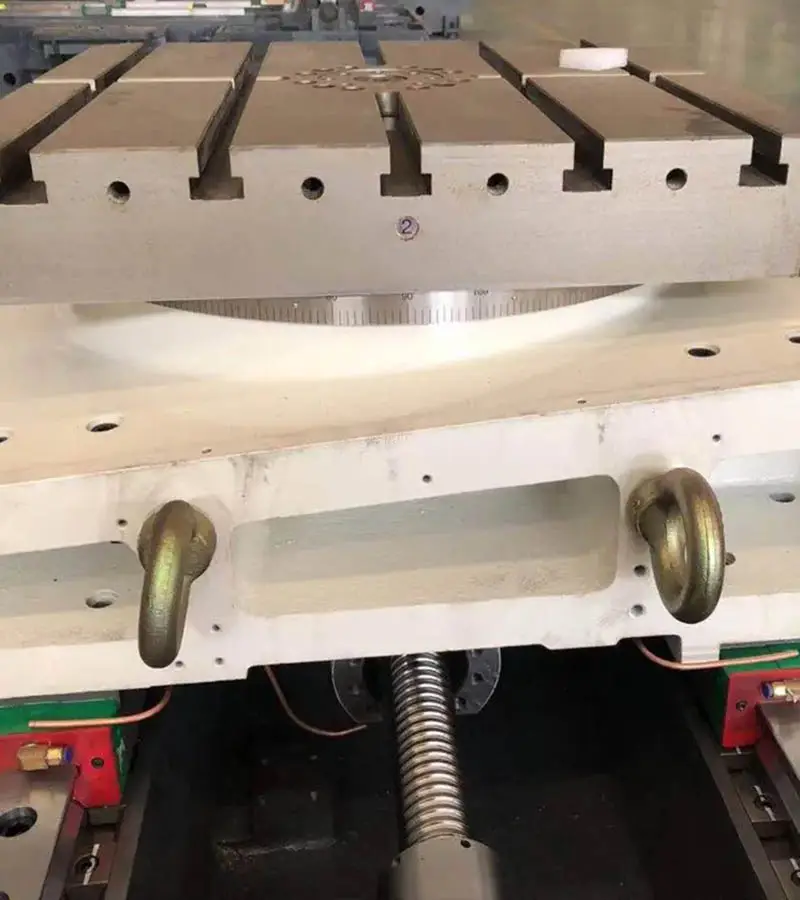

● مسار سرير ذو بكرات خطية.
● محمل NSK ومنفذ RS232.
● براغي كروية قياسية.
● سرعة دوران عالية للغاية للمغزل.
● عجلة يدوية محمولة.
● تخزين الأدوات المتعددة.
● نظام التشحيم التلقائي.
● لولب قيادة قابل للتعديل.
● خزانة من الفولاذ المقاوم للصدأ ومغلقة بالكامل.
تُستخدم مراكز التشغيل الأفقية على نطاق واسع في معالجة الأجزاء عالية الدقة، وهي مناسبة بشكل خاص لمعالجة مكونات تكنولوجيا المعلومات، وقطع غيار السيارات، والأجهزة البصرية، والمعدات الطبية، والمكونات الهوائية، وقطع غيار الطيران والفضاء، والقوالب، وما إلى ذلك. تُستخدم آلة التشغيل هذه بشكل أساسي في عمليات الطحن، وهي مناسبة لعمليات الحفر، والتثقيب، والتوسيع، والتوسيع، والتجويف، والطحن المستمر للأجزاء.
| الموديل | HMC500 | HMC630 | HMC800 | HMC1000 |
| سفر المحور السيني | 800mm | 1100mm | 1600mm | 2200mm |
| انتقال المحور ص | 800mm | 800mm | 1000mm | 1400mm |
| السفر على المحور Z | 800mm | 1100mm | 1100mm | 1200mm |
| حجم الجدول | 500 * 500mm | 630 * 630mm | 800 * 800mm | 1000 * 1000mm |
| فهرسة جدول العمل | 1 درجة*360 | 1 درجة*360 | 1 درجة*360 | 1 درجة*360 |
| حجم فتحة T | 5-18-100mm | 5-18-100mm | 6-22-125mm | 125 × 22 × 6mm |
| الحد الأقصى لتحميل طاولة العمل | 800kg | 1500kg | 2500kg | 6000kg |
| مركز المغزل إلى الطاولة | 50-850mm | 50-850mm | 0-1000mm | 350-1550mm |
| أنف المغزل على سطح الطاولة | 125-925 | 125-1225 | 180-1180 | 100-1300mm |
| تفتق المغزل | BT-40 | BT-50 | BT-50 | BT-50 |
| مجموعة المغازل | 8000 دورة في الدقيقة | 6000 دورة في الدقيقة | 6000 دورة في الدقيقة | 6000 دورة في الدقيقة |
| قوة المغزل | 11 / 15KW | 15 / 18.5KW | 15 / 18.5KW | 15 / 18.5KW |
| سرعة القطع | 1-8000mm / دقيقة | 1-8000mm / دقيقة | 1-8000mm / دقيقة | 1-8000 مم / دقيقة |
| سرعة عالية X/Y/Z | 24 / 24 / 24 م / دقيقة | 24 / 24 / 24 م / دقيقة | 24 / 24 / 24 م / دقيقة | 24/24/24 م / دقيقة |
| دقة تحديد المواقع X/Y/Z | 0.008 | 0.008 | 0.008 | 0.015 |
| التكرار | 0.005 | 0.005 | 0.005 | 0.008 |
| دقة تحديد موضع المحور B | +10 " | +10 " | +10 " | +10 " |
| ATC | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) |
| أداة تغيير الوقت | 2.7S | 5S | 5S | 5S |
| ماكس. وزن الأداة | 8kg | 18kg | 18kg | 18kg |
| أقصى قطر للأداة | 75/125 ملم | 112/200 ملم | 125/230 | φ80 / 150 مم |
| أقصى طول للأداة | 300mm | 300mm | 300mm | 400mm |
| الوزن ماتشينج | 9500kg | 12000kg | 15000kg | 20000Kg |
| البعد الآلة | 3800 * 3200 * 3280mm | 4860 * 3600 * 3460mm | 6200 * 4800 * 3800mm | 6800 × 5200 × 3800mm |
