● حجم طاولة العمل: 630 × 630 مم
● مدى حركة المحور X: 1100 مم
● مدى حركة المحور Y: 800 مم
● مدى حركة المحور Z: 1100 مم
● أقصى حمولة لطاولة العمل: 1500 كجم
● أقصى سرعة دوران للمغزل: 6000 دورة في الدقيقة
● مخروط المغزل: BT50

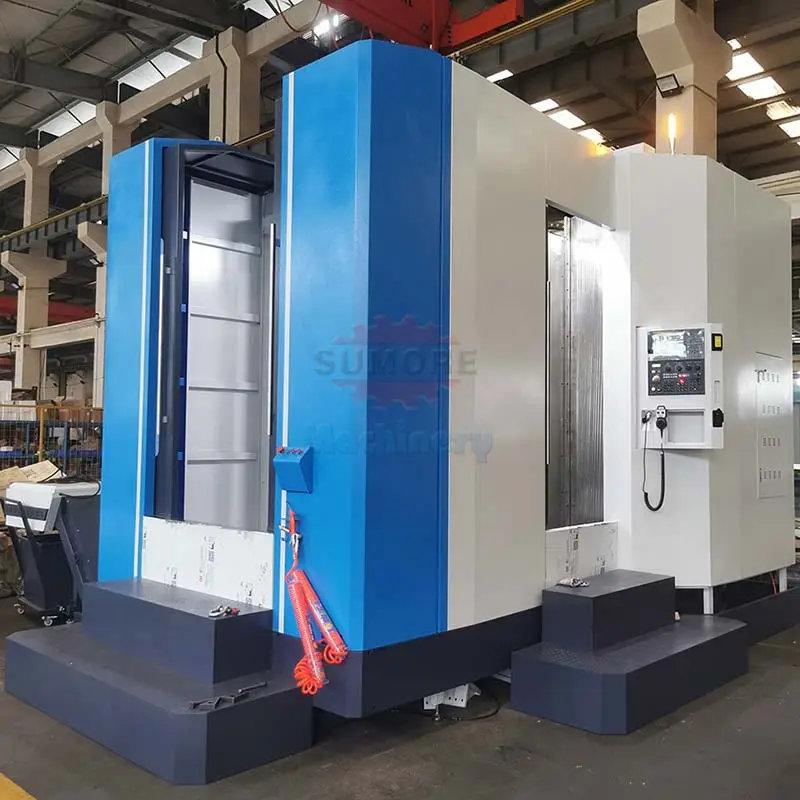

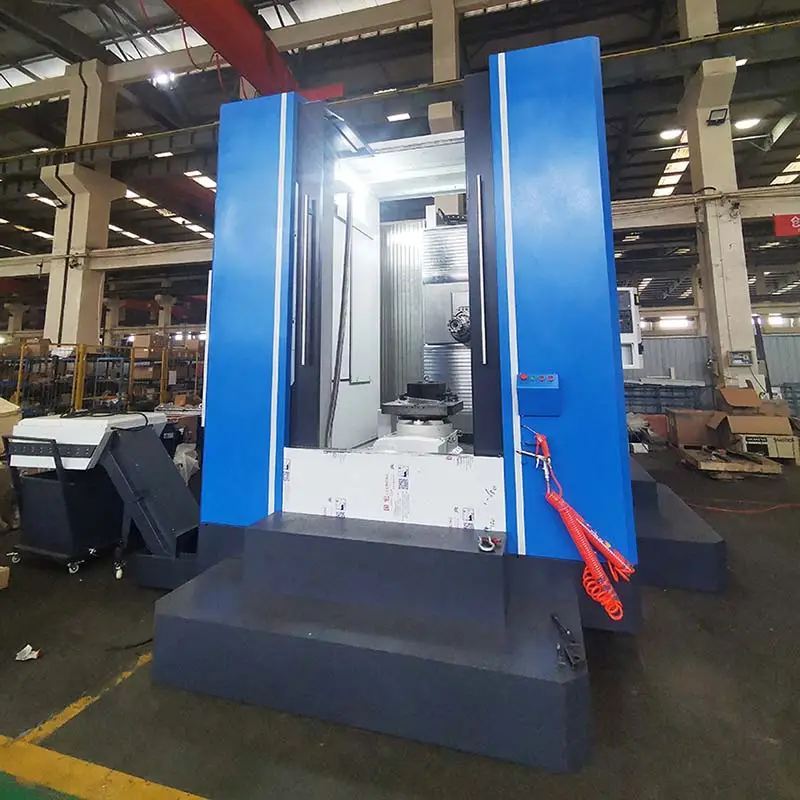

تعتمد سلسلة HMC الأفقية jiagongzhjon على الهيكل المتقدم لإعطاء كامل الاستفادة من الشوط الفعال للطاولة الدوارة، وزيادة صلابة معالجة أداة الآلة والحجم الكلي المدمج (صلابة عالية / بصمة صغيرة / سهولة الاستخدام / متعددة الوظائف).
● المواد المناسبة: المسبوكات، والقطع الفولاذية، والقطع المصنوعة من الفولاذ المقاوم للصدأ، والقطع المصنوعة من النحاس والألومنيوم
● الميزات المناسبة: معالجة المجسمات متعددة الأوجه (التثبيت لمرة واحدة، المعالجة متعددة الأوجه)
● قطع العمل المناسبة: أشكال الصناديق المختلفة، والمجسمات متعددة الأوجه، والأسطح الدورانية
الإنتاج الضخم ومعالجة أجزاء الأجهزة المعقدة متعددة الأوجه متوسطة الحجم، والتي يمكن حفرها وتجهيزها بالثقوب وطحنها.
تُستخدم آلات التصنيع الأفقية (HMCs) غالبًا في بيئات الإنتاج الضخم حيث يلزم تصنيع كميات كبيرة من الأجزاء المتطابقة أو المتشابهة. يسمح توجيه المغزل الأفقي بإخراج الرقائق بكفاءة، مما يقلل من وقت التوقف ويحسن كفاءة التصنيع الإجمالية.

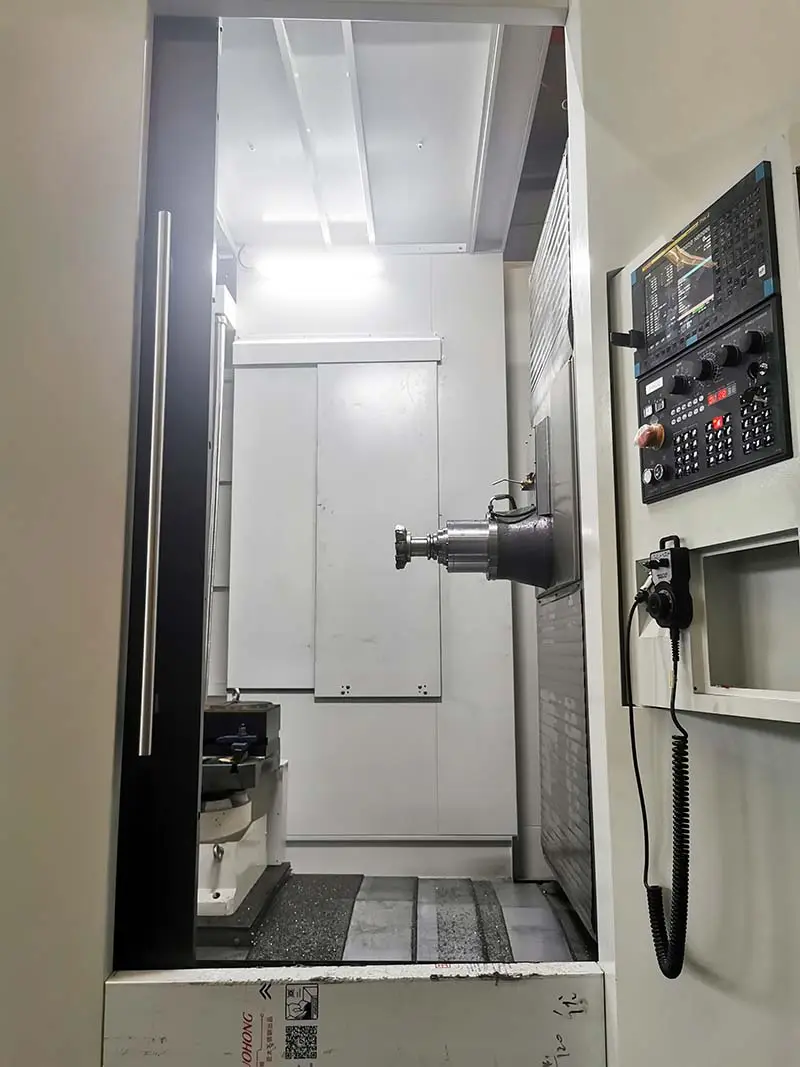

يُتيح التثبيت الأفقي للمغزل في مركز التصنيع الأفقي إمكانية تشغيل قطعة العمل من جوانب متعددة دون الحاجة إلى إعادة ضبط موضعها. وهذا مفيد بشكل خاص للأجزاء المعقدة التي تتطلب تشغيلها على أسطح متعددة.
تُعدّ ماكينات التصنيع الأفقية (HMCs) مثاليةً لتصنيع قطع العمل الكبيرة والثقيلة. يوفر التوجيه الأفقي للمغزل الثبات والصلابة، مما يُتيح التعامل بكفاءة مع المواد الأكبر حجمًا والأثقل وزنًا. وهذا أمرٌ بالغ الأهمية في صناعات مثل الطيران والطاقة، حيث تُعدّ المكونات الكبيرة شائعة.
تتيح إمكانية المحاور المتعددة في العديد من مراكز التصنيع الأفقية إمكانية تشكيل الخطوط والأشكال المعقدة. وهذا يُعدّ ميزةً في صناعات مثل صناعة القوالب، حيث غالباً ما تكون الأشكال والتفاصيل الدقيقة مطلوبة.
| الموديل | HMC500 | HMC630 | HMC800 | HMC1000 |
| سفر المحور السيني | 800mm | 1100mm | 1600mm | 2200mm |
| انتقال المحور ص | 800mm | 800mm | 1000mm | 1400mm |
| السفر على المحور Z | 800mm | 1100mm | 1100mm | 1200mm |
| حجم الجدول | 500 * 500mm | 630 * 630mm | 800 * 800mm | 1000 * 1000mm |
| فهرسة جدول العمل | 1 درجة*360 | 1 درجة*360 | 1 درجة*360 | 1 درجة*360 |
| حجم فتحة T | 5-18-100mm | 5-18-100mm | 6-22-125mm | 125 × 22 × 6mm |
| الحد الأقصى لتحميل طاولة العمل | 800kg | 1500kg | 2500kg | 6000kg |
| مركز المغزل إلى الطاولة | 50-850mm | 50-850mm | 0-1000mm | 350-1550mm |
| أنف المغزل على سطح الطاولة | 125-925 | 125-1225 | 180-1180 | 100-1300mm |
| تفتق المغزل | BT-40 | BT-50 | BT-50 | BT-50 |
| مجموعة المغازل | 8000 دورة في الدقيقة | 6000 دورة في الدقيقة | 6000 دورة في الدقيقة | 6000 دورة في الدقيقة |
| قوة المغزل | 11 / 15KW | 15 / 18.5KW | 15 / 18.5KW | 15 / 18.5KW |
| سرعة القطع | 1-8000mm / دقيقة | 1-8000mm / دقيقة | 1-8000mm / دقيقة | 1-8000 مم / دقيقة |
| سرعة عالية X/Y/Z | 24 / 24 / 24 م / دقيقة | 24 / 24 / 24 م / دقيقة | 24 / 24 / 24 م / دقيقة | 24/24/24 م / دقيقة |
| دقة تحديد المواقع X/Y/Z | 0.008 | 0.008 | 0.008 | 0.015 |
| التكرار | 0.005 | 0.005 | 0.005 | 0.008 |
| دقة تحديد موضع المحور B | +10 " | +10 " | +10 " | +10 " |
| ATC | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) | 24 قطعة (اختياري 30 قطعة / 40 قطعة / 60 قطعة) |
| أداة تغيير الوقت | 2.7S | 5S | 5S | 5S |
| ماكس. وزن الأداة | 8kg | 18kg | 18kg | 18kg |
| أقصى قطر للأداة | 75/125 ملم | 112/200 ملم | 125/230 | φ80 / 150 مم |
| أقصى طول للأداة | 300mm | 300mm | 300mm | 400mm |
| الوزن ماتشينج | 9500kg | 12000kg | 15000kg | 20000Kg |
| البعد الآلة | 3800 * 3200 * 3280mm | 4860 * 3600 * 3460mm | 6200 * 4800 * 3800mm | 6800 × 5200 × 3800mm |
