● أقصى قطر دوران على جسم السرير: Φ560 مم
● أقصى قطر انزلاق للوحة الانزلاق العرضية: Φ300 مم
● أقصى طول للتشغيل الآلي: 400 مم
● الحد الأقصى لقطر المعالجة (القرص): Φ 300 مم
● مواصفات لوحة البطاقة القياسية: 10 بوصة
● أقصى مسافة لحركة المحور السيني: 240 مم
● أقصى مسافة حركة على المحور Z: 500 مم
● أقصى سرعة للعمود الرئيسي: 3000 دورة في الدقيقة

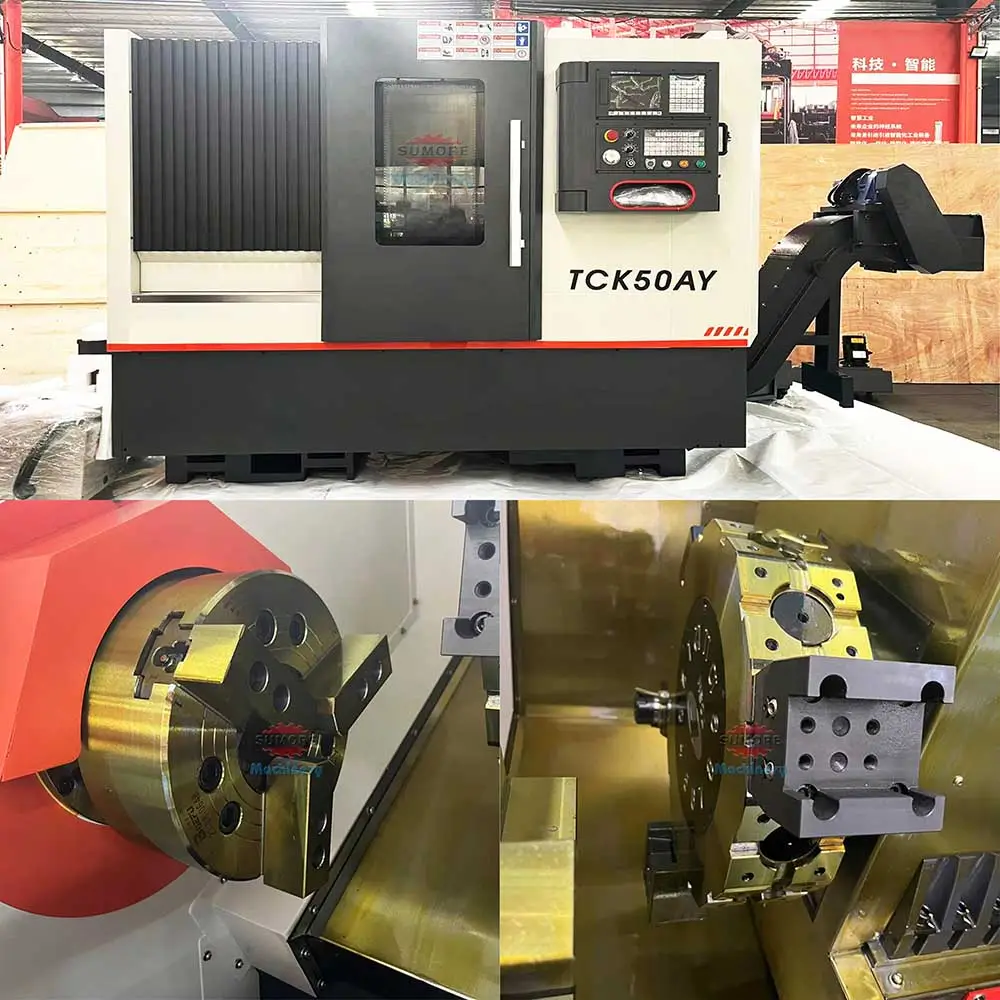

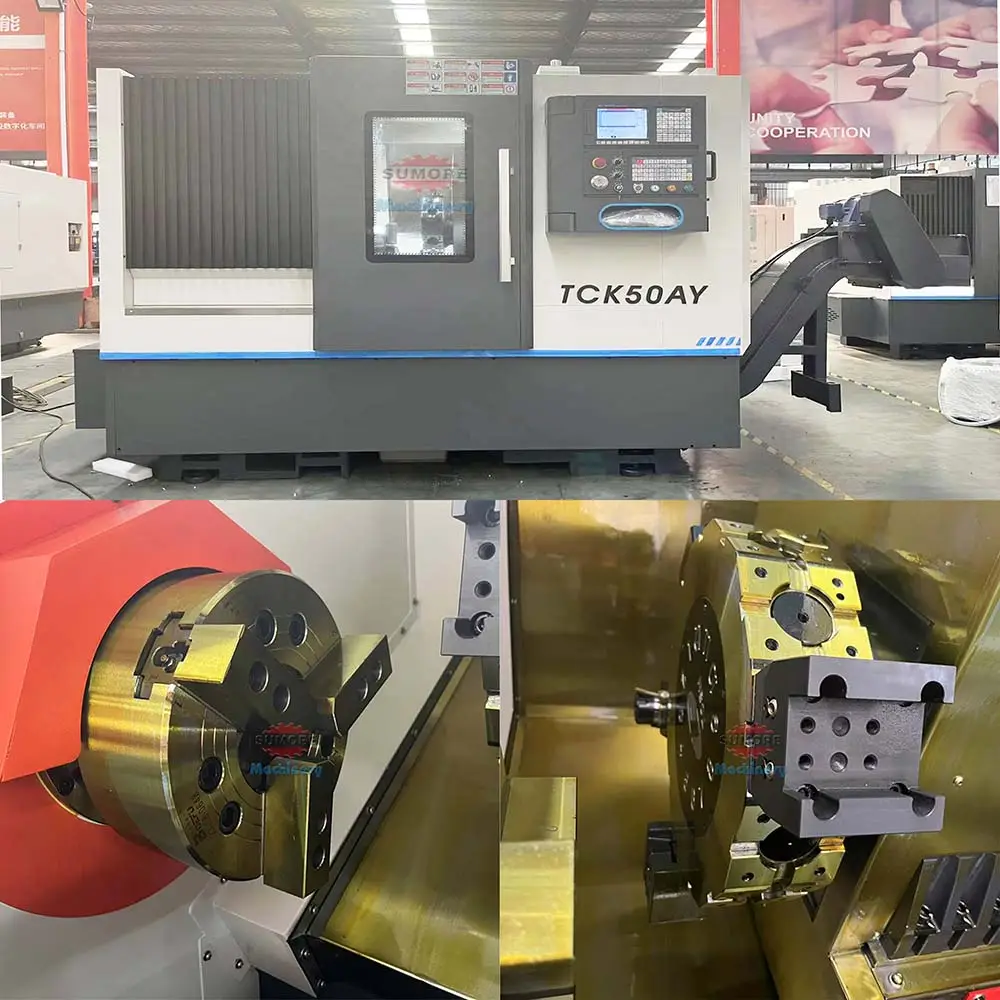

تُعدّ سلسلة آلات TCK هذه منتجًا ناضجًا لشركتنا. تتميز الآلة بهيكل مدمج، ومظهر أنيق وجذاب، وعزم دوران كبير للمغزل، وصلابة عالية، وأداء مستقر وموثوق، ودقة فائقة.
● تعتمد هيكل قاعدة مائلة بزاوية 45 درجة، ومجهزة بقضيب توجيه دوار مستقيم عالي الدقة من تايوان. تتميز آلة التشغيل بدقة عالية في تحديد المواقع، وتفريغ سلس للنفايات، وهي مناسبة للتشغيل عالي السرعة والدقة.
● تعتمد مجموعة محامل مغزل عالية الدقة مع تجميع دقيق واختبار توازن ديناميكي لضمان دقة عالية للمغزل، وضوضاء منخفضة، وصلابة قوية. 3. اختر وضع برج السكاكين، وسرعة استبدال السكاكين السريعة، ودقة تحديد المواقع العالية.
● في اتجاهي التغذية X و Z، يتم توصيل محرك المؤازرة مباشرة بالسلك من خلال وصلة مرنة ذات عزم دوران كبير وقصور ذاتي منخفض لضمان دقة تحديد المواقع ودقة تحديد المواقع المتكررة.
● يعتمد على جهاز تزييت مركزي أوتوماتيكي متطور، وتزييت أوتوماتيكي متقطع منتظم وكمي، وعمل مستقر وموثوق.

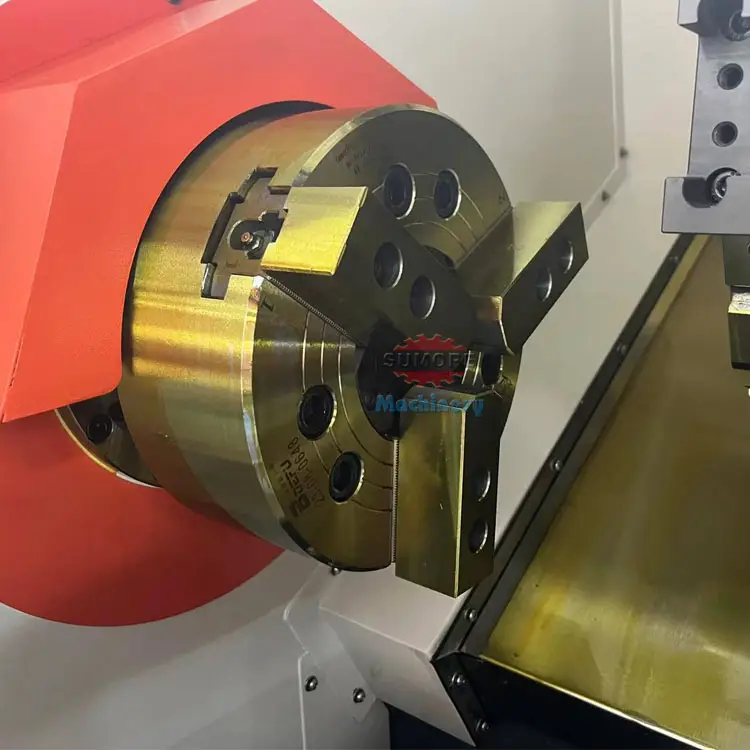

● استخدم ظرف التثبيت الهيدروليكي المنزلي.
● تتم معالجة المقعد الخلفي الهيدروليكي عن طريق التعديل الهيدروليكي ورفع المكبس الهيدروليكي.
| طراز أدوات الآلة | وحدة | TCK50Ax500 |
| أقصى قطر دوران على جسم السرير | mm | 560 |
| أقصى قطر انزلاق للوحة الانزلاق العرضية | mm | 300 |
| أقصى طول للتصنيع | mm | 400 |
| أقصى قطر للتشغيل (قرص) | mm | 300 (عند إغلاق الأداة دون تداخل) |
| مواصفات لوحة البطاقة القياسية | بوصة | 10 بوصة |
| أقصى مسار على المحور السيني | mm | 240 |
| أقصى مسافة على المحور Z | mm | 500 |
| أقصى سرعة للعمود الرئيسي | دورة في الدقيقة | 3000 دورة في الدقيقة |
| سلسلة سرعات متغيرة للمغزل | سرعة متغيرة لا نهائية | |
| رمز نهاية العمود الرئيسي | A2-6 | |
| المغزل يمر عبر الفتحة | mm | 66 |
| الأنبوب الذي يمر عبر الفتحة | mm | 55 |
| سرعة التحرك السريع | م / دقيقة | X: 18 Z: 18 |
| اقطع إلى قطع سريعة | مم / دقيقة | 1-15000 |
| عزم دوران المحرك X / Z | NM | 15 / 15 (اتجاه X مع قفل التثبيت) |
| قوة محرك المغزل | KW | 11 |

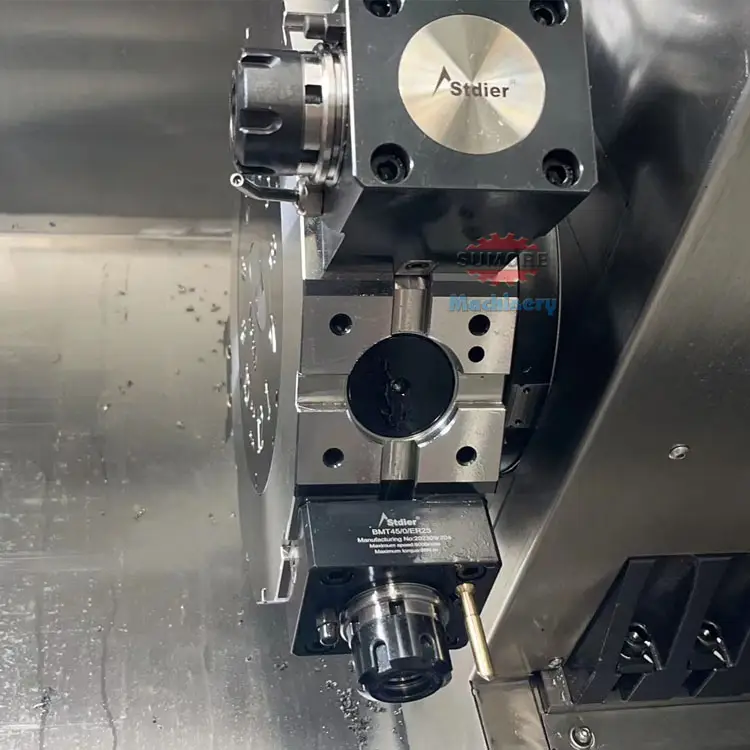

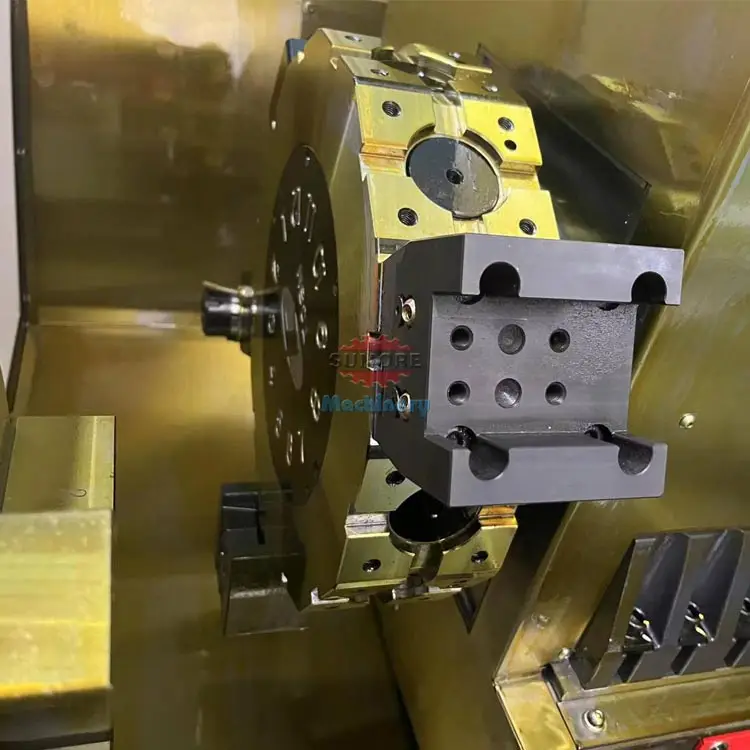

| مواصفات برج سكين الطاقة | TCSDY80H-12T-330 (نطاق التزامن) | |
| مقعد السكين في برج السكاكين | بي إم تي45 | |
| مسار المحور Y | ± 45 | |
| رأس مشبك برج سكين الطاقة | mm | (ER25) |
| حجم جسم السكين | mm | 2525 " |
| أقصى قطر للحفر | mm | Æ32 |
| قطر الكم | mm | 70 |
| ضربة الكم | mm | 80 |
| فتحة مخروط غطاء المقعد الخلفي | موس 5 | |
| أقصى رحلة إلى المقعد الخلفي | mm | 450 |
| إجمالي سعة إمداد الطاقة | KVA | 24 |
| سعة خزان الوقود | L | 90 |
| الأبعاد الكلية (الطول والعرض والارتفاع) | mm | 2700 * 2000 * 2100 |
| وزن الآلة | KG | 3400 |
