● أقصى قطر دوران على السرير: 560 مم
● أقصى قطر انزلاق للوحة الانزلاق العرضية: 260 مم
● أقصى طول للتشغيل الآلي: 800 مم
● أقصى قطر للتشغيل (القرص): 440 مم
● أقصى سرعة للعمود الرئيسي: 3000 دورة في الدقيقة

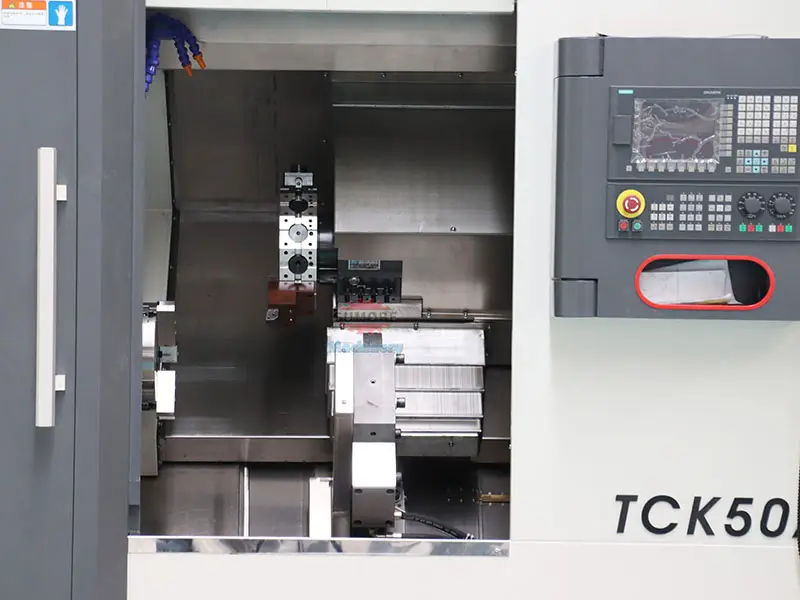

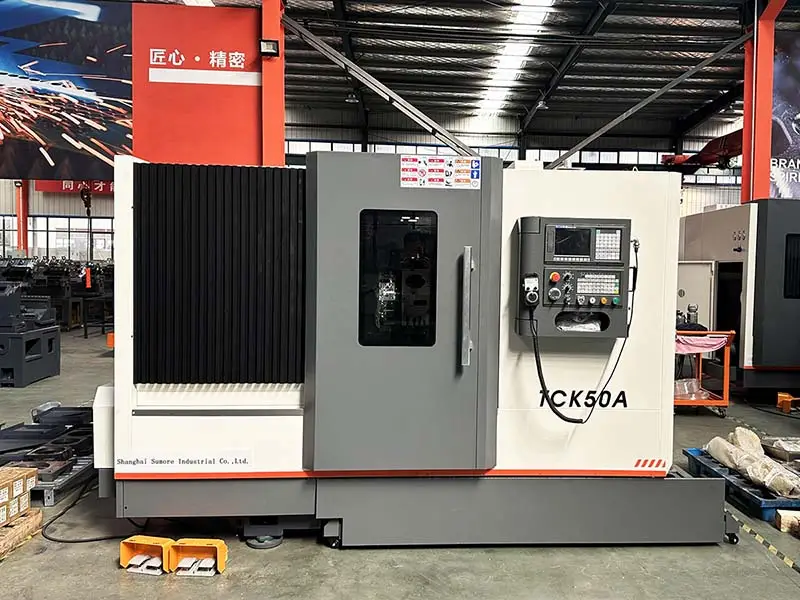

تُعد سلسلة TCK من أدوات الآلات من أكثر منتجات الشركة مبيعًا للتصدير، وتتميز بهيكل مدمج، ومظهر جميل، وعزم دوران كبير للمغزل، وصلابة عالية، وأداء مستقر وموثوق، واحتفاظ ممتاز بالدقة.
● تتميز هذه الآلة بهيكل سرير مائل بزاوية 45 درجة، ومجهزة بقضيب توجيه دوار مستقيم عالي الدقة من تايوان. تتمتع الآلة بدقة عالية في تحديد المواقع، وتفريغ سلس للمخلفات، مما يجعلها مناسبة للتشغيل عالي السرعة والدقة.
● يعتمد على مجموعة محامل مغزل عالية الدقة مع تجميع دقيق واختبار توازن ديناميكي لضمان دقة عالية للمغزل، وضوضاء منخفضة وصلابة قوية.

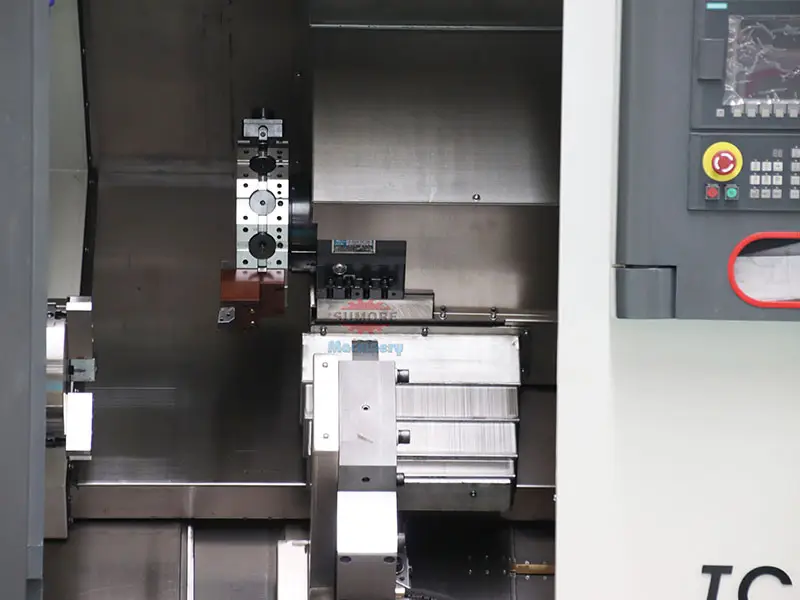

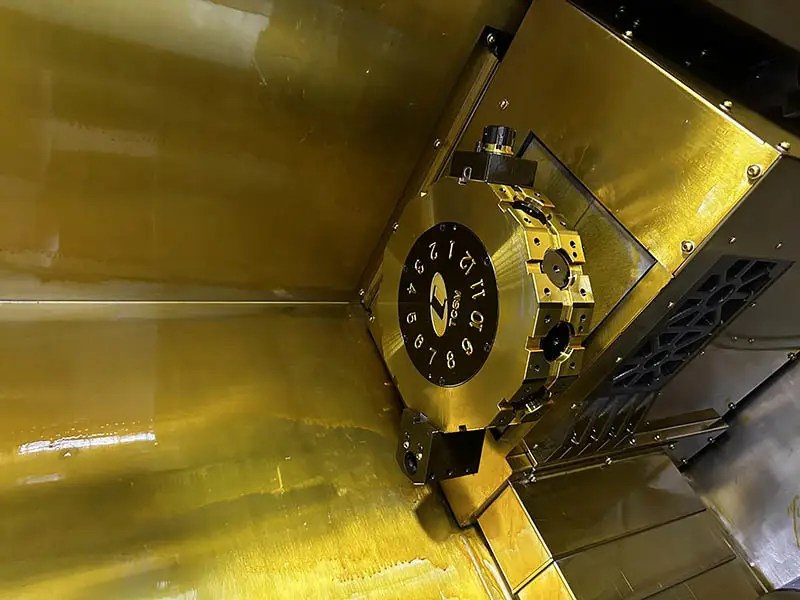

● اختر وضع برج السكاكين، سرعة استبدال السكاكين السريعة ودقة تحديد المواقع العالية.
● في اتجاهي التغذية X و Z، يتم توصيل محرك المؤازرة مباشرة بالسلك من خلال وصلة مرنة ذات عزم دوران كبير وقصور ذاتي منخفض لضمان دقة تحديد المواقع ودقة تحديد المواقع المتكررة.
● يعتمد على جهاز تزييت مركزي أوتوماتيكي متطور، وتزييت أوتوماتيكي متقطع منتظم وكمي، وعمل مستقر وموثوق.

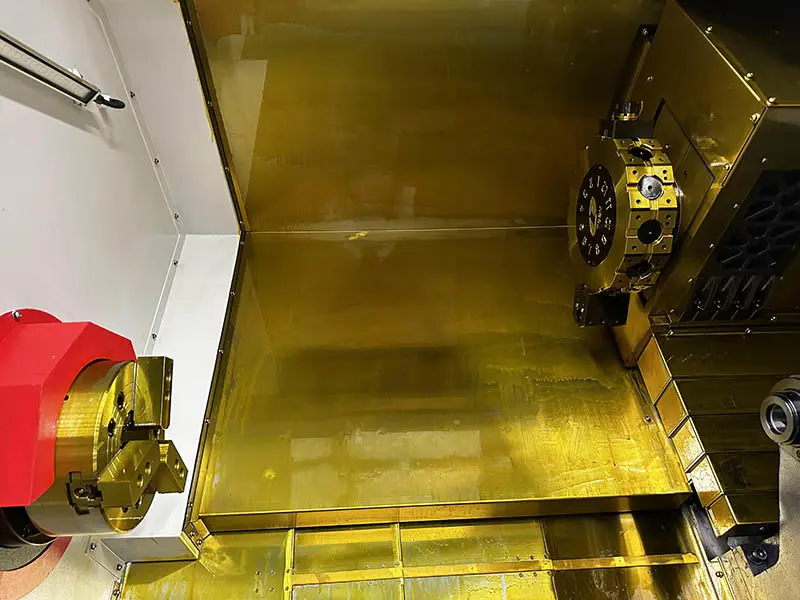

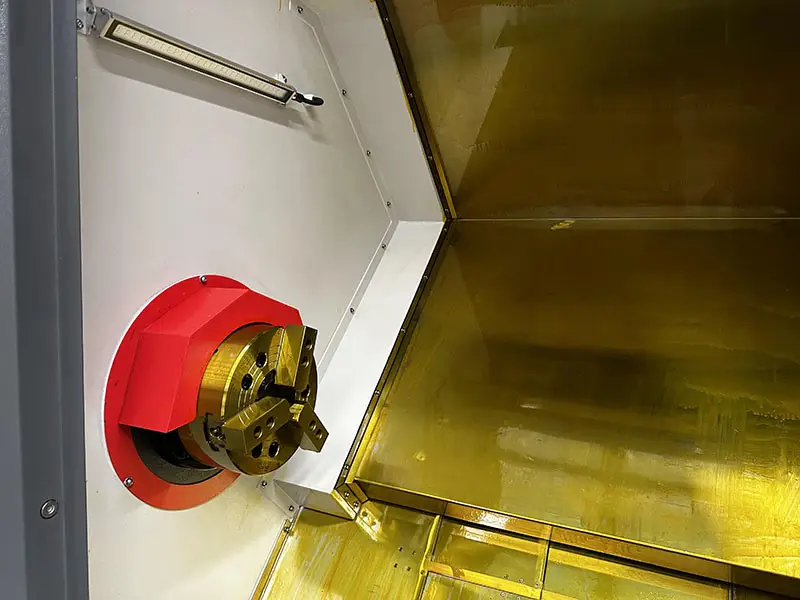

● استخدم ظرف التثبيت الهيدروليكي المنزلي.
● تتم معالجة المقعد الخلفي الهيدروليكي عن طريق التعديل الهيدروليكي ورفع المكبس الهيدروليكي.
| طراز أدوات الآلة | وحدة | TCK50Ax500 | TCK50Ax800 | TCK50Ax1500 |
| أقصى قطر دوران على السرير | mm | 560 | 560 | 560 |
| أقصى قطر انزلاق للوحة الانزلاق العرضية | mm | 260 | 260 | 260 |
| أقصى طول للتصنيع | mm | 500 | 800 | 1500 |
| أقصى قطر للتشغيل (قرص) | mm | 400 | 440 | 440 |
| مواصفات لوحة البطاقة القياسية | بوصة | 10Inch | 10 بوصة | 10 بوصة |
| أقصى مسار على المحور السيني | mm | 240 | 260 | 260 |
| أقصى مسافة على المحور Z | mm | 540 | 900 | 900 |
| أقصى سرعة للعمود الرئيسي | دورة في الدقيقة | 3000 دورة في الدقيقة | 3000 دورة في الدقيقة | 3000 دورة في الدقيقة |
| سلسلة سرعات متغيرة للمغزل | سرعة متغيرة لا نهائية | سرعة متغيرة لا نهائية | سرعة متغيرة لا نهائية | |
| رمز نهاية العمود الرئيسي | A2-6 | A2-8 | A2-8 | |
| المغزل يمر عبر الفتحة | mm | 66 | 86 | 86 |
| الأنبوب الذي يمر عبر الفتحة | mm | 55 | 75 | 75 |
| سرعة التحرك السريع | م / دقيقة | X: 18 Z: 18 | X: 18 Z: 18 | X: 18 Z: 18 |
| اقطع إلى قطع سريعة | مم / دقيقة | 1-15000 | 1-15000 | 1-15000 |
| عزم الدوران X / Z باتجاه المحرك | NM | 10/10 (اتجاه X مع قفل) | 10/10 (اتجاه X مع قفل) | 10 / 10 (اتجاه X مع قفل التثبيت) |
| قوة محرك المغزل | KW | 11 | 15 | 15 |
| محطة برج السكين المائل | 8 | 8 | 8 | |
| حجم جسم السكين | mm | 2525 " | 2525 " | 2525 " |
| أقصى قطر للحفر | mm | 40 | 40 | 40 |
| قطر الكم | mm | 70 | 90 | 90 |
| ضربة الكم | mm | 80 | 80 | 80 |
| فتحة مخروط غطاء المقعد الخلفي | موس 5 | موس 5 | موس 5 | |
| أقصى رحلة إلى المقعد الخلفي | mm | 450 | 750 | 750 |
| إجمالي سعة إمداد الطاقة | KVA | 18 | 18 | 18 |
| سعة خزان الوقود | L | 100 | 90 | 90 |
| البعد الكلي (طول × عرض × ارتفاع) | mm | 2600 * 1850 * 2000 | 3250 * 1860 * 2000 | 3950 * 1860 * 2000 |
| وزن الآلة | KG | 3000 | 4000 | 5500 |
