● أقصى مدى للتأرجح فوق السرير: 500/400 مم
● أقصى تأرجح فوق المنزلق العرضي: 320 مم
● مدى حركة المحور X: 250 مم
● مدى حركة المحور Z: 600/1000 مم أو 1500/2150/3150 مم
● قطر تجويف المغزل: 86 (76) مم
● محرك المغزل: 11 كيلوواط أو 15 كيلوواط أو 18.5 كيلوواط
تم تصميم ماكينة مركز الخراطة CNC عالية الأداء STC500 STC400 لتوفير مرونة في الإعداد وصلابة فائقة واستقرار حراري ممتاز.
● هيكل سرير متكامل بزاوية 45 درجة
● دقة عالية
● جودة عالية
● أداء عالي التكلفة.
● أعلى دقة في مسارات التوجيه الخطية التايوانية
● وحدة مغزل ذات سرعة أعلى
● حديد الزهر ذو صلابة أعلى
تستطيع الآلة معالجة الأسطح الداخلية والخارجية للأسطوانات، والأسطح المخروطية، والأسطح المقوسة، والأسطح النهائية تلقائيًا، كما يمكنها معالجة الخيوط المفردة والمتعددة بالوحدات المترية والإنشية وغيرها من المعايير، مثل التثقيب والحفر، إلخ.

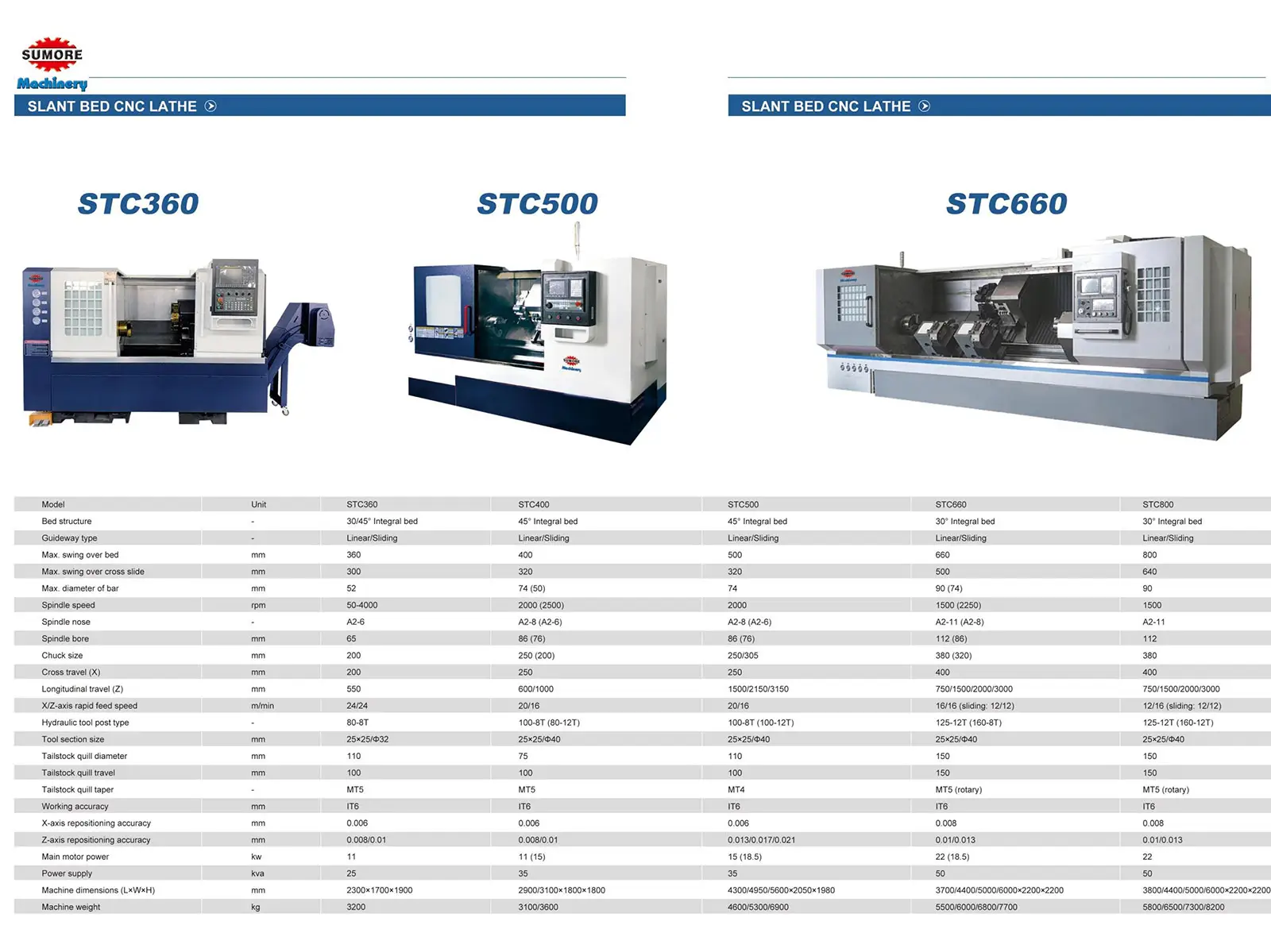

| الموديل | وحدة | STC400 | STC500 |
| هيكل السرير | - | سرير متكامل بزاوية 45 درجة | سرير متكامل بزاوية 45 درجة |
| نوع المسار الإرشادي | - | خطي/انزلاقي | خطي/انزلاقي |
| ماكس. سوينغ على السرير | mm | 400 | 500 |
| ماكس. تأرجح فوق الشريحة عبر | mm | 320 | 320 |
| أقصى قطر للقضيب | mm | 74 (50) | 74 |
| سرعة المغزل | دورة في الدقيقة | 2000 (2500) | 2000 |
| أنف المغزل | - | A2-8(A2-6) | A2-8(A2-6) |
| تجويف المغزل | mm | 86 (76) | 86 (76) |
| حجم تشاك | mm | 250 (200) | 250/305 |
| السفر المتقاطع (x) | mm | 250 | 250 |
| السفر الطولي (Z) | mm | 600/1000 | 1500/2150/3150 |
| سرعة التغذية السريعة للمحورين س/ع | م / دقيقة | 20/16 | 20/16 |
| نوع عمود الأدوات الهيدروليكية | - | 100-8T(80-12T) | 100-8T (100-12T) |
| حجم قسم الأداة | mm | 25×25Ф40 | 25×25Ф40 |
| تايلستوك قطر الريشة | mm | 75 | 110 |
| تايلستوك ريشة السفر | mm | 100 | 100 |
| تايلستوك ريشة تفتق | - | MT5 | MT4 |
| دقة العمل | mm | IT6 | IT6 |
| دقة إعادة التموضع على المحور السيني | mm | 6 | 0.006 |
| دقة إعادة التموضع على المحور Z | mm | 0.008/0.01 | 0.013/0.017/0.021 |
| قوة المحرك الرئيسي | kw | 11 (15) | 15 (18.5) |
| مزود الطاقة | KVA | 35 | 35 |
| أبعاد الماكينة (طول × عرض × ارتفاع) | mm | 2900/3100 × 1800 × 1800 | 4300/4950/5600x2050x1980 |
| وزن الجهاز | kg | 3100/3600 | 4600/5300/6900 |
