● أقصى قطر دوران على السرير: Φ510 مم
● أقصى طول للدوران: 235 مم
● أقصى قطر دوران: القرص Φ250 مم، المحور Φ150 مم
● أقصى قطر انزلاق للوحة الانزلاق العرضية: 250 مم
● قطر تجويف المغزل 56 مم
● أقصى قطر لمادة القضيب المارة: 44 مم
● صندوق المغزل - أقصى سرعة دوران للمغزل: 50-4500 دورة/دقيقة
تُعد سلسلة TCK من أدوات الآلات من أكثر منتجات الشركة مبيعًا للتصدير، وتتميز بهيكل مدمج، ومظهر جميل، وعزم دوران كبير للمغزل، وصلابة عالية، وأداء مستقر وموثوق، واحتفاظ ممتاز بالدقة.

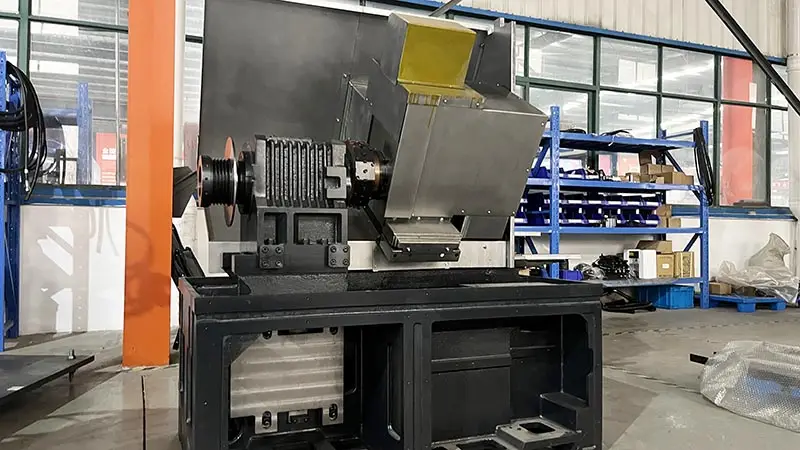

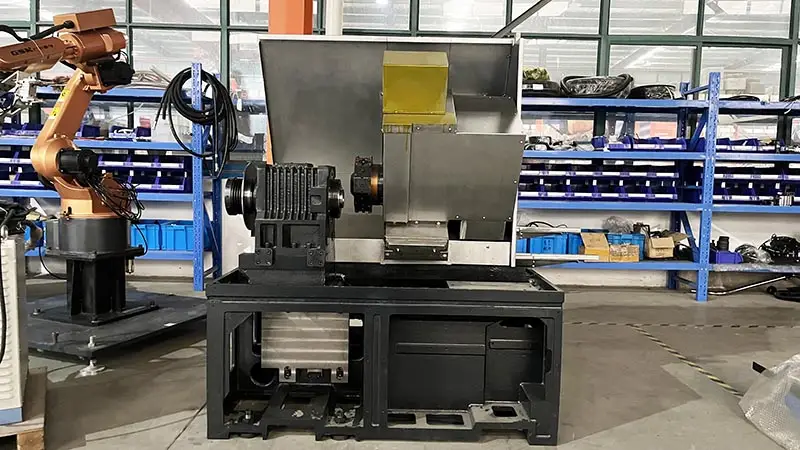

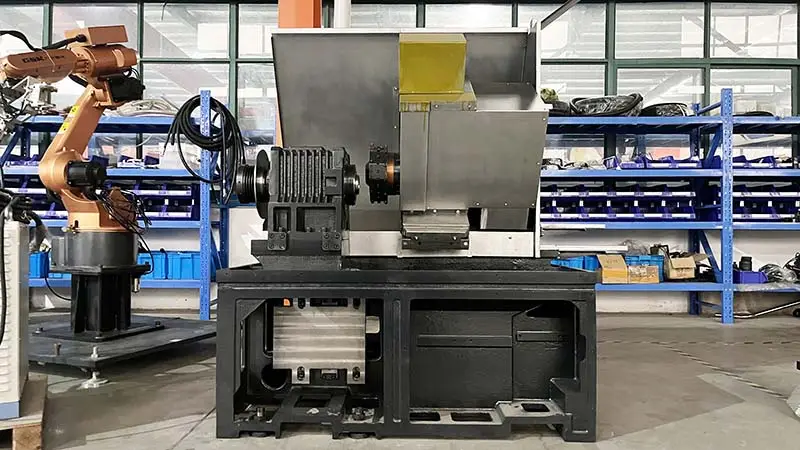

● تعتمد هذه الآلة هيكلاً مائلاً بالكامل، ومجهزة بقضيب توجيه دوار مستقيم عالي الدقة من تايوان. تتميز بدقة عالية في تحديد المواقع، وتفريغ سلس للمخلفات، مما يجعلها مناسبة للتشغيل عالي السرعة والدقة.
● يعتمد على مجموعة محامل مغزل عالية الدقة مع تجميع دقيق واختبار توازن ديناميكي لضمان دقة عالية للمغزل، وضوضاء منخفضة وصلابة قوية.

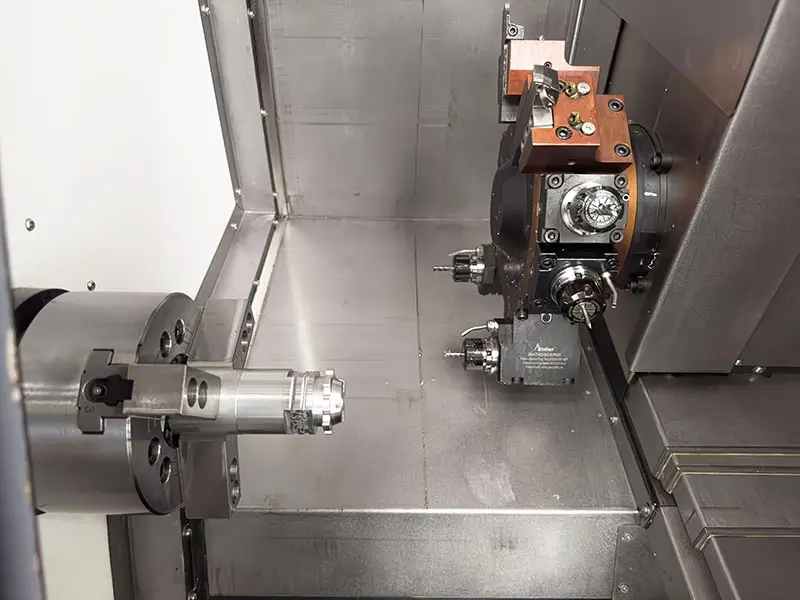

● اختر وضع برج السكاكين، سرعة استبدال السكاكين السريعة ودقة تحديد المواقع العالية.
● في اتجاهي التغذية X و Z، يتم توصيل محرك المؤازرة مباشرة بالسلك من خلال وصلة مرنة ذات عزم دوران كبير وقصور ذاتي منخفض لضمان دقة تحديد المواقع ودقة تحديد المواقع المتكررة.
● يعتمد على جهاز تزييت مركزي أوتوماتيكي متطور، وتزييت أوتوماتيكي متقطع منتظم وكمي، وعمل مستقر وموثوق.
● يتم استخدام قرص هيدروليكي محلي.
● تتم معالجة المقعد الخلفي الهيدروليكي عن طريق الضبط اليدوي لأجزاء القفل وأعلى المكبس الهيدروليكي
| مشروع | وحدة | المواصفات |
| أقصى قطر دوران على السرير | mm | 510 |
| الحد الأقصى لطول الدوران | mm | 235 |
| أقصى تحول قطرها | mm | القرص 250 |
| المحور 150 | ||
| أقصى قطر انزلاق للوحة الانزلاق العرضية | mm | 250 |
| نوع الأنف المغزلي والرمز | A2-5 | |
| تجويف المغزل | mm | 56 |
| أقصى قطر لمادة القضيب المار عبر | mm | 44 |
| صندوق المغزل - أقصى سرعة للمغزل | دورة / دقيقة | 50 ~ 4500 |
| صندوق المغزل - أقصى عزم دوران خرج المغزل | ن م | 107 |
| قدرة خرج المحرك الرئيسي - 30 دقيقة/مستمر | kW | 5.5/7.5 |
| ظرف قياسي - قطر الظرف | بوصة | 6² |
| سرعة الحركة السريعة على المحور السيني | م / دقيقة | 24 |
| سرعة الحركة السريعة للمحور Z | م / دقيقة | 30 |
| سرعة الحركة السريعة على المحور Y | م / دقيقة | 24 |
| اكس محور السفر | mm | 135 |
| Y محور السفر | mm | 60 (± 30) |
| Z السفر محور | mm | 370 |
| حامل سكين قياسي | أفقي 12 محطة | |
| مواصفات المشبك | ER20 | |
| سكين دائري خارجي | mm | 20x20 |
| قطر قضيب التثقيب | mm | 25/20 |
| نسبة نقل الطاقة من حامل السكين إلى رأس الطاقة | اتصال مباشر 1:1 | |
| هل يمكن تحديد رأس القطع في مكان قريب؟ | نعم | |
| وزن الجهاز | kg | 3000 |
| أقصى قدرة تحمل لمكونات القرص | kg | 100 (بما في ذلك ظرف التثبيت والملحقات الأخرى) |
| أقصى قدرة تحمل لمكونات المحور | kg | 250 (بما في ذلك ظرف التثبيت والملحقات الأخرى) |
| الأبعاد الكلية للجهاز (الطول × العرض × الارتفاع) | mm | 1430x1025x1470 |
